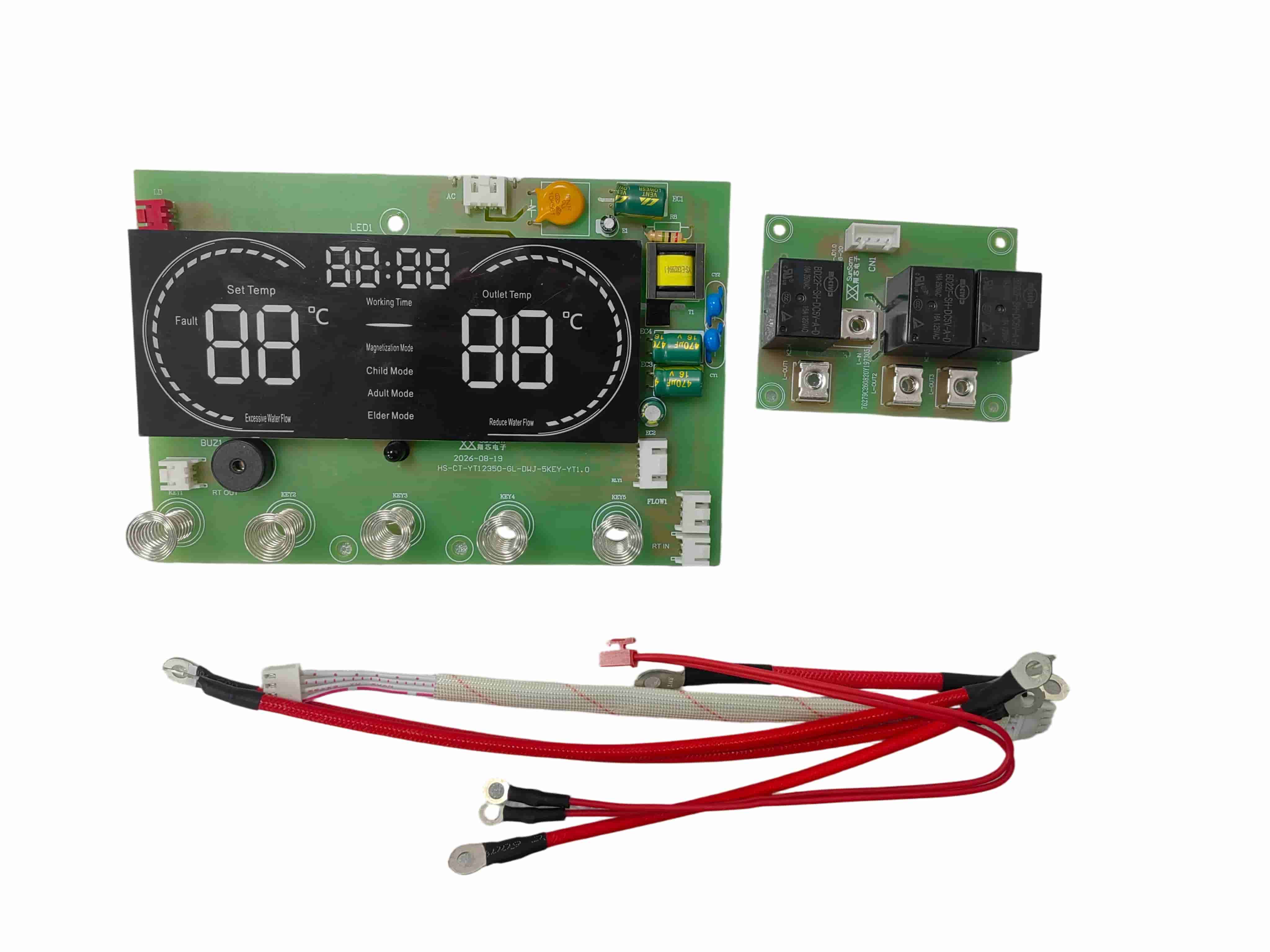

CT12350 ເຄື່ອງເຮັດນ້ຳອຸ່ນໄຟຟ້າທັນທີ PCBA

ເຄື່ອງເຮັດນ້ຳອຸ່ນໄຟຟ້າທັນທີ CT12350 PCBA

ເຄື່ອງເຮັດຄວາມຮ້ອນນ້ໍາໄຟຟ້າທັນທີ CT12350 PCBA ແມ່ນການແກ້ໄຂການຄວບຄຸມປະສົມປະສານທີ່ພັດທະນາສໍາລັບ 220 V, 6 kW ລະບົບເຮັດຄວາມຮ້ອນນ້ໍາທັນທີ. ມັນປະສົມປະສານການຄວບຄຸມຄວາມຮ້ອນຂັ້ນຕອນ, ການກວດສອບນ້ໍາໄຫຼ, ການຄວບຄຸມອຸນຫະພູມ, ການຄວບຄຸມຈໍສະແດງຜົນ LED ແລະຫນ້າທີ່ປ້ອງກັນຄວາມຜິດຫຼາຍໃນຫນຶ່ງ PCBA.

ອອກແບບສໍາລັບເຄື່ອງເຮັດຄວາມຮ້ອນນ້ໍາໄຟຟ້າໃນຄົວເຮືອນແລະເຄື່ອງໃຊ້ນ້ໍາຮ້ອນທີ່ກໍາຫນົດເອງ, CT12350 ສະຫນັບສະຫນູນຮາດແວ, ເຟີມແວ, ການສະແດງແລະການປັບແຕ່ງການໂຕ້ຕອບສໍາລັບໂຄງການ OEM ແລະ ODM ທີ່ແຕກຕ່າງກັນ.

ການຄວບຄຸມຄວາມຮ້ອນ 6 kW ກັບເຈັດລະດັບພະລັງງານ

ເວີຊັ່ນການສະຫນອງພະລັງງານຂອງສະວິດ-mode ທີ່ໄດ້ທົດສອບເຮັດວຽກຈາກ AC 150–280 V ທີ່ 50 Hz. ຢູ່ທີ່ແຮງດັນໄຟຟ້າທີ່ຖືກຈັດອັນດັບຂອງ AC 220 V, PCBA ສະຫນັບສະຫນູນການໂຫຼດຄວາມຮ້ອນສູງສຸດຂອງ 6,000 W ແລະຄວບຄຸມສາມກຸ່ມຜົນຜະລິດຄວາມຮ້ອນ.

ມີ 7 ລະດັບພະລັງງານເພື່ອໃຫ້ການຄວບຄຸມອຸນຫະພູມທີ່ມີຄວາມຍືດຫຍຸ່ນຫຼາຍ:

- ລະດັບ 1: 1,400 W

- ລະດັບ 2: 2,200 W

- ລະດັບ 3: 2,400 W

- ລະດັບ 4: 3,600 W

- ລະດັບ 5: 3,800 W

- ລະດັບ 6: 4,600 W

- ລະດັບ 7: 6,000 W

ການອອກແບບຄວາມຮ້ອນຫຼາຍລະດັບຊ່ວຍໃຫ້ຜູ້ຄວບຄຸມສາມາດເລືອກຜົນຜະລິດທີ່ເຫມາະສົມຕາມຮູບແບບການເຮັດວຽກ, ອຸນຫະພູມນ້ໍາແລະຄວາມຕ້ອງການຄວາມຮ້ອນ.

ການຄວບຄຸມອຸນຫະພູມຄົງທີ່ອັດສະລິຍະ

ກະດານຄວບຄຸມເຄື່ອງເຮັດຄວາມຮ້ອນນ້ໍາ CT12350 ສະຫນອງລະດັບອຸນຫະພູມທີ່ສາມາດປັບໄດ້ຂອງ 30-55 ° C. ເຊັນເຊີອຸນຫະພູມ 50 kΩ NTC ຖືກນໍາໃຊ້ເພື່ອກວດຫາອຸນຫະພູມແລະການຄວບຄຸມຄວາມຄິດເຫັນ.

ໃນໂຫມດ AI, PCBA ອັດຕະໂນມັດເລືອກລະດັບພະລັງງານທີ່ເຫມາະສົມແລະອຸນຫະພູມເປົ້າຫມາຍຕາມອຸນຫະພູມນ້ໍາ inlet. ການຕັ້ງຄ່າອຸນຫະພູມ AI ທີ່ມີໂຄງການຢູ່ລະຫວ່າງ 39 ° C ຫາ 45 ° C ພາຍໃຕ້ເງື່ອນໄຂອຸນຫະພູມຂາເຂົ້າທີ່ບັນທຶກໄວ້ໃນບົດລາຍງານການທົດສອບ.

ສາມ​ຮູບ​ແບບ​ອຸນ​ຫະ​ພູມ​ຍັງ​ມີ​ສໍາ​ລັບ​ການ​ດໍາ​ເນີນ​ງານ​ທີ່​ສະ​ດວກ​:

- ໂໝດເດັກນ້ອຍ: 38°C

- ໂໝດຜູ້ໃຫຍ່: 42°C

- ໂໝດອາວຸໂສ: 45°C

ຕົວຄວບຄຸມສະຫນັບສະຫນູນການປັບອັດຕະໂນມັດແລະຫນ່ວຍຄວາມຈໍາຂອງຕົວກໍານົດການອຸນຫະພູມຄົງທີ່. ອີງຕາມການທົດສອບຕົວຢ່າງທີ່ບັນທຶກໄວ້ໃນອຸນຫະພູມ inlet ຂອງ 25 ° C ແລະອັດຕາການໄຫຼຂອງ 1.5 L / min ແລະ 3 L / min, ອຸນຫະພູມຂອງ outlet ວັດແທກຍັງຄົງຢູ່ພາຍໃນປະມານ ± 2 ° C ຢູ່ຈຸດທີ່ກໍານົດໄວ້ການທົດສອບ.

ການເປີດໃຊ້ງານນໍ້າ-ໄຫຼ ແລະການຄວບຄຸມສະແຕນບາຍ

PCBA ເລີ່ມຂະບວນການຄວບຄຸມຄວາມຮ້ອນເມື່ອການໄຫຼຂອງນ້ໍາທີ່ກວດພົບໄປຮອດປະມານ 1.5 ລິດ / ນາທີ. ການໃຫ້ຄວາມຮ້ອນຢຸດເມື່ອການໄຫຼຫຼຸດລົງປະມານ 1.3 ລິດ/ນາທີ.

ເມື່ອບໍ່ພົບການໄຫຼຂອງນ້ໍາ, ຕົວຄວບຄຸມຈະເຂົ້າໄປໃນສະແຕນບາຍຫຼັງຈາກປະມານສອງວິນາທີ. ຈໍສະແດງຜົນສາມາດເປີດໃຊ້ຄືນໄດ້ໂດຍການກົດປຸ່ມຫຼືຟື້ນຟູການໄຫຼຂອງນ້ໍາ. ເຫດຜົນການຄວບຄຸມນີ້ຊ່ວຍປະສານງານການດໍາເນີນງານຄວາມຮ້ອນກັບຄວາມຕ້ອງການນ້ໍາຕົວຈິງ.

ແຕະຄວບຄຸມ ແລະຈໍສະແດງຜົນ LED

ເຄື່ອງເຮັດຄວາມຮ້ອນນ້ໍາໄຟຟ້າທັນທີ CT12350 PCBA ສະຫນອງປຸ່ມຄວບຄຸມຫຼັກຫ້າ:

- ພະລັງງານ

- ອຸນຫະພູມຫຼືພະລັງງານເພີ່ມຂຶ້ນ

- ອຸນຫະພູມ ຫຼືພະລັງງານຫຼຸດລົງ

- AI

- ການ​ຄັດ​ເລືອກ​ຮູບ​ແບບ​

ການໂຕ້ຕອບການຄວບຄຸມການສໍາພັດສາມາດດໍາເນີນການຜ່ານກະດານແກ້ວ 4 ມມທີ່ຕິດຢູ່ດ້ານຫຼືກະດານພາດສະຕິກ 2 ມມ, ເຮັດໃຫ້ຜູ້ຜະລິດເຄື່ອງໃຊ້ສາມາດພັດທະນາການອອກແບບດ້ານຫນ້າທີ່ແຕກຕ່າງກັນ.

ຈໍສະແດງຜົນ LED ສາມາດນໍາສະເຫນີ:

- ອຸນ​ຫະ​ພູມ​ນ​້​ໍ​າ outlet​

- ຕັ້ງ​ອຸນ​ຫະ​ພູມ​

- ເວລາປະຕິບັດງານ

- ສະ​ຖາ​ນະ​ການ​ເຮັດ​ໃຫ້​ຄວາມ​ຮ້ອນ​

- ສະຖານະເປີດ

- ຮູບ​ແບບ​ການ​ປະ​ຕິ​ບັດ​ທີ່​ເລືອກ​

- ລະ​ຫັດ​ຜິດ​ພາດ​

ໄອຄອນສະແດງຜົນແລະຮູບແບບການໂຕ້ຕອບສາມາດປັບໄດ້ຕາມລັກສະນະຂອງຜະລິດຕະພັນແລະຄວາມຕ້ອງການຂອງລູກຄ້າ.

ຟັງຊັນປ້ອງກັນຄວາມຜິດຫຼາຍອັນ

CT12350 ປະກອບມີຫຼາຍຫນ້າທີ່ຄວບຄຸມແລະການວິນິດໄສຄວາມຜິດສໍາລັບຄໍາຮ້ອງສະຫມັກເຄື່ອງເຮັດຄວາມຮ້ອນນ້ໍາໄຟຟ້າທັນທີ.

ເມື່ອ​ອຸນ​ຫະ​ພູມ​ປະ​ກາດ​ສູງ​ເຖິງ 63°C​, ຕົວ​ຄວບ​ຄຸມ​ອັດ​ຕະ​ໂນ​ມັດ​ຫຼຸດ​ຜ່ອນ​ການ​ອອກ​ຄວາມ​ຮ້ອນ​ຫນຶ່ງ​ລະ​ດັບ​ພະ​ລັງ​ງານ​. ຖ້າອຸນຫະພູມຮອດ ຫຼືເກີນ 65 ອົງສາ C, ສັນຍານເຕືອນອຸນຫະພູມເກີນ E4 ຈະຖືກເປີດໃຊ້ງານ ແລະ ການໃຫ້ຄວາມຮ້ອນຢຸດ. ການເຮັດວຽກປົກກະຕິສາມາດສືບຕໍ່ໄດ້ຫຼັງຈາກອຸນຫະພູມຕໍ່າກວ່າ 55 ອົງສາເຊ.

ຕົວຄວບຄຸມຍັງສະຫນັບສະຫນູນ:

- ສັນຍານເຕືອນຄວາມຜິດຂອງການຮົ່ວໄຫຼ E1 ແລະການຕັດເຄື່ອງເຮັດຄວາມຮ້ອນ

- ເຊັນເຊີອຸນຫະພູມຊ່ອງສຽບ E2 ປ້ອງກັນວົງຈອນເປີດຫຼືສັ້ນ

- ການຟື້ນຕົວອັດຕະໂນມັດຫຼັງຈາກຄວາມຜິດຂອງເຊັນເຊີອຸນຫະພູມຖືກລຶບລ້າງ

- ການ​ສະ​ແດງ​ລະ​ຫັດ​ຄວາມ​ຜິດ​ສໍາ​ລັບ​ການ​ກວດ​ສອບ​ແລະ​ບໍາ​ລຸງ​ຮັກ​ສາ​ງ່າຍ​ຂຶ້ນ​

ປະສິດທິພາບການປົກປ້ອງສຸດທ້າຍແມ່ນຂຶ້ນກັບການອອກແບບເຄື່ອງໃຊ້ທີ່ສົມບູນ, ເຊັນເຊີ, ສາຍໄຟ, ລະບົບຄວາມຮ້ອນແລະອົງປະກອບຄວາມປອດໄພອື່ນໆ.

ຂໍ້ມູນຈໍາເພາະດ້ານວິຊາການຕົ້ນຕໍ

| ພາລາມິເຕີ | ຂໍ້ມູນຈໍາເພາະ |

|--|---|

| ຕົວແບບຜະລິດຕະພັນ | CT12350 |

| ປະເພດຜະລິດຕະພັນ | ເຄື່ອງເຮັດນ້ຳອຸ່ນໄຟຟ້າທັນທີ PCBA |

| ການອອກແບບກະດານຄວບຄຸມ | ກະດານຄວບຄຸມແບບປະສົມປະສານທີ່ໂດດດ່ຽວ |

| ແຮງດັນປະຕິບັດງານ | AC 150–280 V, 50 Hz |

| ລະດັບແຮງດັນ | AC 220 V |

| ການໂຫຼດຄວາມຮ້ອນສູງສຸດ | 6,000 W |

| ຜົນຜະລິດການຄວບຄຸມຄວາມຮ້ອນ | 3 ກຸ່ມ |

| ລະດັບພະລັງງານ | 7 ລະດັບ |

| ຊ່ວງການຕັ້ງຄ່າອຸນຫະພູມ | 30–55°C |

| ອັດ​ຕາ​ການ​ກະ​ຕຸ້ນ​ການ​ກະ​ຕຸ້ນ | 1.5 ລິດ/ນາທີ |

| ອັດ​ຕາ​ການ​ໄຫຼ​ປິດ | 1.3 ລິດ/ນາທີ |

| ເຊັນເຊີອຸນຫະພູມ | 50 kΩ NTC ທີ່ 25°C |

| ໂໝດຕັ້ງລ່ວງໜ້າ | ເດັກ 38°C, ຜູ້ໃຫຍ່ 42°C, ຜູ້ສູງອາຍຸ 45°C |

| Touch Panel ເຂົ້າກັນໄດ້ | ແກ້ວ 4 ມມ ຫຼື 2 ມມ Plastic Panel |

| ອຸນຫະພູມປະຕິບັດການ | −15°C ຫາ 65°C |

| ຄວາມຊຸ່ມຊື້ນ | 10%–95% RH |

ການທົດສອບຕົວຢ່າງແລະການກວດສອບປະສິດທິພາບ

ໃນລະຫວ່າງການກວດສອບຕົວຢ່າງ, ສະວິດ-mode ການສະຫນອງພະລັງງານດໍາເນີນການຢ່າງຕໍ່ເນື່ອງເປັນເວລາແປດຊົ່ວໂມງຢູ່ທີ່ AC 280 V ໂດຍບໍ່ມີການປະຕິບັດຜິດປົກກະຕິ. ລະບົບດັ່ງກ່າວຍັງດໍາເນີນການເປັນເວລາແປດຊົ່ວໂມງພາຍໃຕ້ສະພາບແວດລ້ອມການທົດສອບຂອງ 65 ° C ແລະ 90% ຄວາມຊຸ່ມຊື່ນພີ່ນ້ອງ.

ຜົນໄດ້ຮັບເຫຼົ່ານີ້ກ່ຽວຂ້ອງກັບຕົວຢ່າງທີ່ທົດສອບແລະເງື່ອນໄຂການທົດສອບທີ່ລະບຸໄວ້. ຂໍ້ມູນສະເພາະດ້ານໄຟຟ້າ, ສິ່ງແວດລ້ອມ ແລະຄວາມປອດໄພອັນສຸດທ້າຍຄວນຖືກກວດສອບອີກຄັ້ງຫຼັງຈາກ PCBA ຖືກລວມເຂົ້າກັບເຄື່ອງເຮັດນ້ຳອຸ່ນທີ່ສົມບູນຂອງລູກຄ້າ.

ການປັບແຕ່ງ OEM ແລະ ODM PCBA

CT12350 ສາມາດໃຊ້ເປັນແພລະຕະຟອມຄວບຄຸມການອ້າງອີງສໍາລັບໂຄງການເຄື່ອງເຮັດຄວາມຮ້ອນນ້ໍາໄຟຟ້າແບບທັນທີ. ການ​ບໍ​ລິ​ການ​ວິ​ສະ​ວະ​ກໍາ​ແລະ​ການ​ຜະ​ລິດ​ທີ່​ມີ​ຢູ່​ປະ​ກອບ​ມີ​:

- ການອອກແບບຮາດແວ PCBA

- ການ​ພັດ​ທະ​ນາ​ເຟີມ​ແວ​ຝັງ​

- ການປັບແຕ່ງຕາມເຫດຜົນການຄວບຄຸມຄວາມຮ້ອນ

- ການ​ປັບ​ຫນ້າ​ຈໍ​ແລະ​ການ​ສໍາ​ພັດ​

- ການ​ປັບ​ຕົວ​ເຊື່ອມ​ຕໍ່​ແລະ​ສາຍ​ສາຍ​

- ການ​ຈັບ​ຄູ່​ອຸນ​ຫະ​ພູມ​ແລະ​ການ​ໄຫຼ sensor​

- ແຫຼ່ງທີ່ມາຂອງອົງປະກອບ

- ການປະກອບ SMT ແລະ DIP

- ການ​ທົດ​ສອບ​ການ​ທໍາ​ງານ​

- ການ​ຜະ​ລິດ​ຕົ້ນ​ແບບ​ແລະ batch​

ສໍາລັບການປະເມີນຜົນໂຄງການ, ລູກຄ້າສາມາດສະຫນອງແຮງດັນການດໍາເນີນງານທີ່ຕ້ອງການ, ພະລັງງານຄວາມຮ້ອນ, ຂະຫນາດຂອງຜະລິດຕະພັນ, ການອອກແບບການສະແດງ, ຂໍ້ມູນສະເພາະຂອງເຊັນເຊີ, ແຜນວາດສາຍໄຟແລະມາດຕະຖານຄວາມປອດໄພເປົ້າຫມາຍ.

ຄໍາຮ້ອງສະຫມັກ

ເວທີການຄວບຄຸມ CT12350 ແມ່ນເຫມາະສົມສໍາລັບ:

- ເຄື່ອງເຮັດນ້ຳອຸ່ນໄຟຟ້າໃນຄົວເຮືອນ

- ເຄື່ອງເຮັດຄວາມຮ້ອນນ້ໍາອາບນ້ໍາໄຟຟ້າທັນທີ

- ເຄື່ອງເຮັດນ້ຳອຸ່ນຕິດຝາກະທັດຮັດ

- ເຄື່ອງໃຊ້ນ້ຳຮ້ອນຫ້ອງນ້ຳ ແລະເຮືອນຄົວ

- Customized OEM ແລະ ODM ລະບົບຄວາມຮ້ອນນ້ໍາ

ຖ້າທ່ານກໍາລັງພັດທະນາເຄື່ອງເຮັດນ້ໍາອຸ່ນທັນທີ 220 V ແລະຕ້ອງການ PCBA ຄວບຄຸມ 6 kW ທີ່ສາມາດປັບແຕ່ງໄດ້, ຕິດຕໍ່ SunSam ກັບຂໍ້ມູນສະເພາະຂອງຜະລິດຕະພັນ, ຮູບແຕ້ມຫຼືຕົວຢ່າງທີ່ມີຢູ່. ທີມງານວິສະວະກໍາຂອງພວກເຮົາສາມາດປະເມີນຄວາມຕ້ອງການຄວບຄຸມແລະກະກຽມການສະເຫນີການພັດທະນາແລະການຜະລິດ PCBA ທີ່ເຫມາະສົມ.
